重切削不可能形状ユニットを分割化で解決したコストダウン設計

コストダウン攻略の道筋

VA,VEによるMC加工部品分割化で加工工数削減でコストダウン


課題抽出

MC 切削加工の一体化ユニットから分割化(形状最適化+加工工法最適化+工数削減)

軽量化対策のT字型溝 、オリジナル部品の現状把握
項目 データ
材料 SUS430
形状 350W×220D×40H
加工工法 MC加工
加工工程 初めにストレートの溝加工をエンドミルでおこない、その後TスロットカッターでT字型形状を加工。
問題点 仕様は満足した形状であるが市場価格に合っていない為売れない事が問題。大幅なコストダウンが必要。

一体化加工から分割加工で工数削減化

重切削不可能形状を攻略する

3箇所のT字くり抜き部が軽量化の為にくり抜かれています。この切削加工にはT字型カッターで加工する事となりますが、カッターの形状から重切削での粗加工が難しくなり加工工数増大となりコストアップとなっています。
重切削加工を取り入れられる形状を考慮する事です。
VA,VE内容: この問題点解決の手段として下段側の画像の様に青印部品とグレー部品に2分割してねじ止めとしました。この形状により2部品とも粗加工が可能となり加工時間の大幅な削減が可能となります。精度上の問題は各部品の仕上げ加工後に2部品をねじ止めして板厚部の仕上げ加工を行う事で一体化した形状と同等の仕上げが出来ます。非常に大きなコストダウンが実現されます。
問題点はTスロットカッターにあり此処の加工方法を改善

解決方法

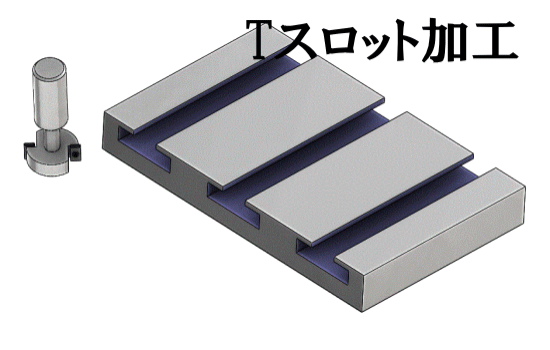

T字型一体加工

Tスロット加工は重切削が難しい

重切削が出来ない為切削量の
割に加工時間がかかる事が問題

切削カッターの形状が重切削に不適なのでここが根本的な原因となります。
重切削加工を取り入れられる形状を考慮する事です。
問題点はTスロットカッターにあり此処の加工方法を改善

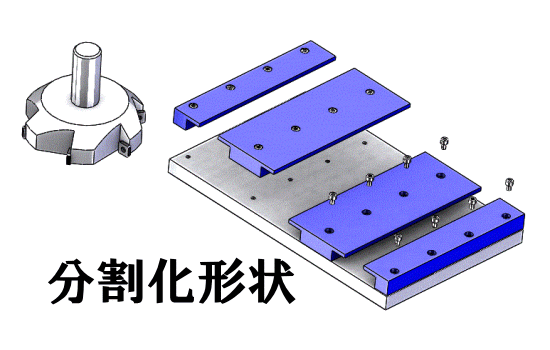

分割化で重切削可能

分割化をすれば重切削が出来るのでしょうか?

VA,VEで分割化をしてそれぞれの部品の粗加工を重切削して仕上げ加工と分けた加工を考えてみました。
それぞれの部品を組み上げて必要な精度を要する部分(板厚)を精度高く加工すると一体化部品と同等の部品となります

分割化による加工が良い場合、一体化による加工が良い場合、それぞれ向き不向きがありますが
問題点を浮かび出すと解決の芽が出てくる事があります。
